8月29日，长鑫存储宣布新一代 LPDDR6 内存正式量产，并首发搭载于小米 18 Fold 旗舰折叠屏手机。

据长鑫科技2026年半年报披露，国产LPDDR6 芯片峰值速率达12.8Gbps、芯片最高容量16GB，较上一代LPDDR5X实现全面跃升。

速度跃升的背后，是存储芯片地位的深刻变化。今年以来，三星电子、SK 海力士、美光科技等存储巨头一举一动都牵动全球目光，国产DRAM龙头长鑫科技总市值超越腾讯控股，成为中国大陆市值最高上市公司。过去处于计算体系幕后的DRAM内存，正走到AI产业竞争的前台。

市场研究机构TrendForce认为，2026年第三季度DRAM市场依然紧张，供应商优先向AI应用分配产能；美国存储芯片巨头美光则预计，DRAM和NAND供需紧张将延续至2027年以后。存储芯片，正在从一种通用半导体器件，转变为智能时代的关键资源。方寸之间，一场围绕数据传输速度的竞赛已经展开。

1995年，美国弗吉尼亚大学计算机科学家威廉·伍尔夫和萨莉·麦基发表了一篇题为《撞上内存墙：显而易见问题的影响》的论文。他们注意到，微处理器速度的提升快于DRAM，两条增长曲线渐行渐远，处理器用于等待数据的时间将不断增加。

彼时，个人电脑方兴未艾，互联网大幕刚刚开启。三十多年过去，无论是计算芯片还是存储芯片的性能都在快速提升，但两者之间的不匹配却持续扩大。进入人工智能时代，这道“墙”比以往任何时候都更加清晰。

今天，当我们在对话框中开始与大模型对话时，计算芯片要从存储芯片读取几十亿、上百亿参数的模型权重，调取上下文。模型越大、对话越长，需要搬运的数据就越多。我们在屏幕上看到大模型吐出的每一个词，背后都是一场数据的“大迁徙”。

打一个形象的比方，这就像一家餐厅的后厨，计算芯片是手速飞快的大厨，存储芯片则是储藏食材的仓库。如果存储芯片的带宽跟不上，大厨就不能及时拿到下锅的食材，手速再快也只能站在灶台前干等。

目前，无论是通用计算芯片，还是专门为AI计算加速的GPU芯片、NPU芯片，都卡在这道坎上。表面上狂飙突进的算力竞赛，内存带宽成了那道无法逾越的高墙。

在经典动画片《圣斗士星矢》中，十二位黄金圣斗士合力，才击破了横亘在前进路上的“叹息之墙”。现实中的“内存墙”更为复杂，行业正沿着光互联、先进封装以及新计算架构等多条技术路线并进，意图通过让数据“跑得快”、“离得近”、“少搬运”，来弥合传统冯·诺依曼计算架构中这道几乎不可逾越的“天堑”。

“一桥飞架南北，天堑变通途。”摊开中国半导体产业版图，武汉可能是国内少数在“跑得快”、“离得近”、“少搬运”三大技术方向上同时具有深厚产业基础和前瞻技术积淀的城市。

今年年初，位于光谷的华工正源高速光模块自动化产线开始忙碌起来。厂房外，一批批1.6T、800G高速光模块从武汉生产基地发往全球，奔赴AI应用一线。据企业透露，订单已排到2026年第四季度，产线24小时满负荷运转。

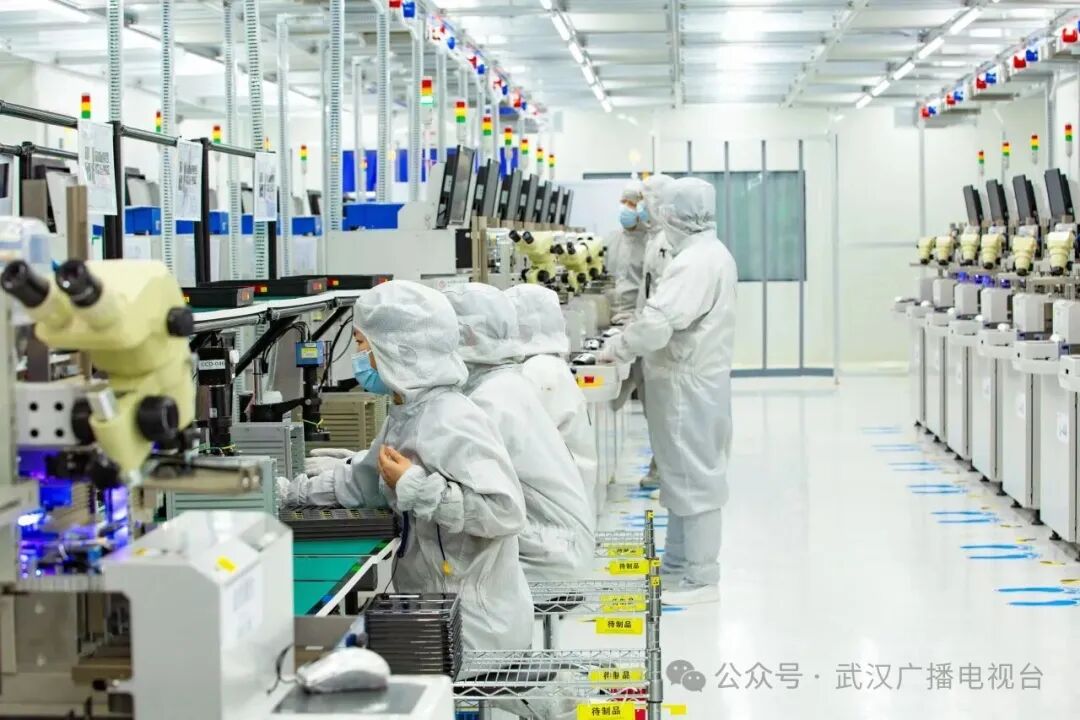

华工正源光模块下线场景（图源@中国光谷）

光模块负责将芯片产生的电信号转换成光信号，在完成高速传输后再还原为电信号。光传输克服了电连接速度慢、损耗高的缺点，成为连接庞大算力集群的“数据高速公路”。光迅科技相关负责人曾这样形容：“数据是血液，光模块就是血管。”

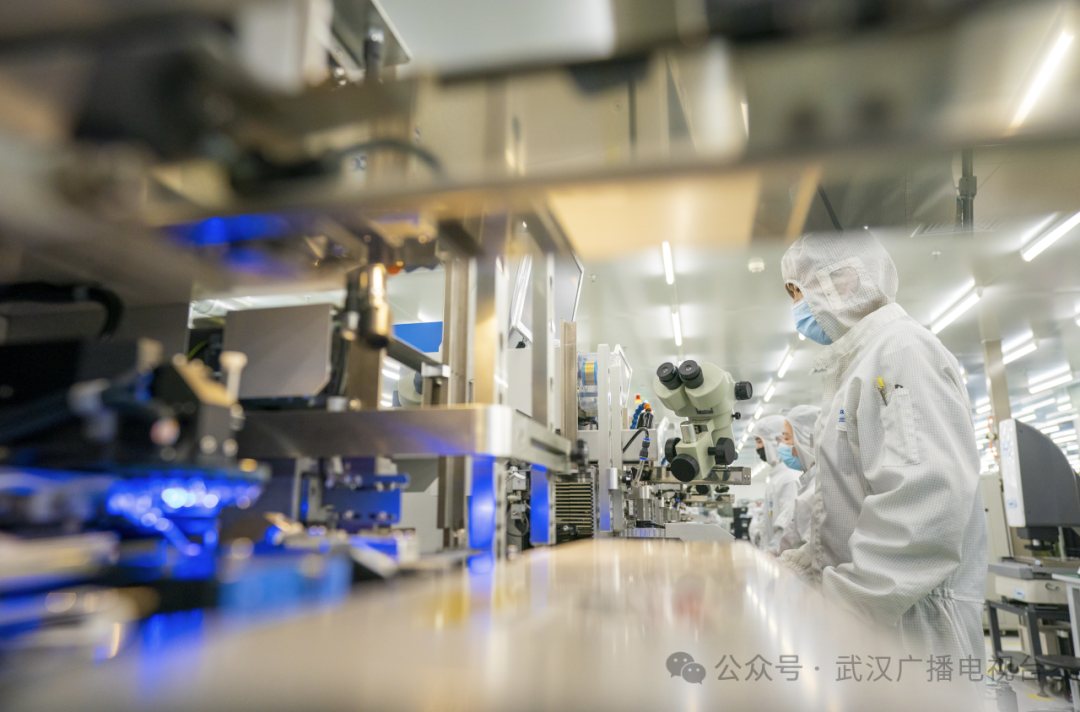

光迅科技研发生产现场（图源@中国光谷）

大模型训练和推理走向集群化以后，成千上万个计算节点需要高频交换数据，光模块必须继续提速。武汉正在推动这条高速通道连续升级。光迅科技800G光模块已经批量出货，1.6T产品具备批量交付能力；华工正源搭载自研硅光芯片的1.6T产品已经批量生产；面向下一代的3.2T产品也已经进入客户应用或系统验证。

不仅要让光跑得更快，还要让光离芯片更近。今年3月16日，英伟达在美国圣何塞宣布7款新芯片全面投产，其中一个引人注目的变化，是把光引擎与交换芯片封装到一起。这项被称为共封装光学（CPO）的技术，进一步缩短了由电到光的距离，功耗、延迟也随之下降。

沿着这条技术方向，武汉已经提前布局。OFC 2026上，华工正源展示了3.2T近封装光引擎；今年的武汉光博会上，光迅科技展出6.4T硅光单模近封装产品，并布局共封装光学所需的光器件和连接方案。

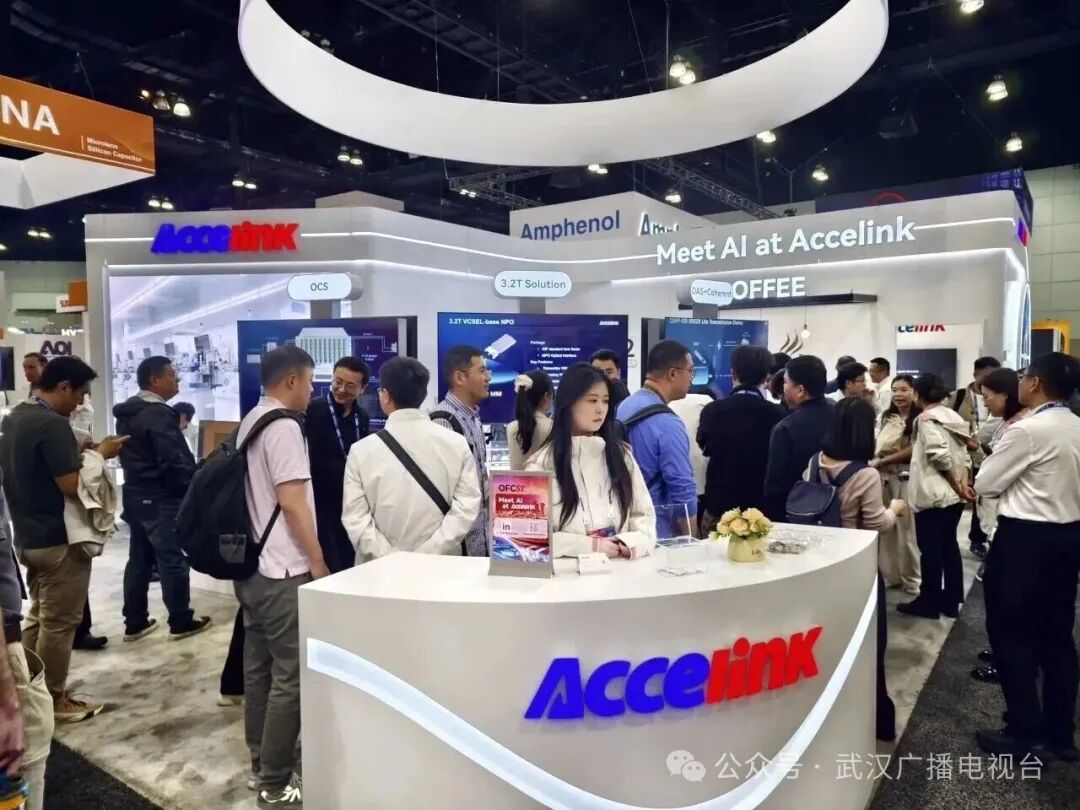

第51届光纤通信会议暨展览（OFC）光迅科技展台（图源@中国光谷）

技术抢先落子，产业向上跃升。今年上半年，“光谷七星”中6家A股上市主体合计实现营业收入406.42亿元。其中，华工科技光互联业务收入38.03亿元，占公司营收近一半；光迅科技营收66.10亿元、归母净利润5.82亿元，分别同比增长26.07%和56.34%。

今年8月，刚刚成立5年的湖北星辰技术有限公司披露了规模最大的一笔融资：接近50亿元，其中新股东投资45亿元，创下2026年以来国内先进封装领域已公开融资的最大规模。

这家从江城实验室孵化的“黑马”，何以如此受到资本的青睐？答案就在公司押注的赛道——先进封装。通过缩短芯片之间的数据路径，先进封装让数据离计算单元更近，为突破“内存墙”提供了第二条路径。

湖北江城实验室（图源@中国光谷）

“传统芯片制程就像在平地上盖房，先进封装则是直接往上‘盖楼’。”江城实验室总工艺师、星辰技术总经理王逸群在接受媒体采访时表示，随着芯片制程不断逼近物理极限，先进封装通过垂直互连缩短数据路径，可以在有限空间中释放更大系统效能。

今年7月，上海东方算芯发布首颗旗舰AI芯片DF1000，主打三维近存计算技术，正是由星辰技术完成量产验证；企业还在协助国内客户打磨新型三维计算芯片，目前月出货数百片，这也意味着，武汉先进封装产业正在从技术布局进入能力形成的新阶段。

如果说先进封装是在空间上缩短数据传输的距离，存算一体则是从架构上改写计算范式。在华中科技大学武汉光电国家研究中心，华中科技大学副校长、信息存储系统教育部重点实验室主任冯丹带领团队完成攻关的MRAM存算一体芯片“喻家山一号”，瞄准的正是这一路线。

“存算一体的核心，是把计算功能迁移到存储端，让数据在存储位置就地运算。”冯丹接受记者采访时介绍道，传统计算架构中，数据必须在存储单元和计算单元之间频繁往返；存算一体尝试把部分计算能力迁移到存储端，让数据在原地完成处理。

公开资料显示，“喻家山一号”已经完成封装和板卡测试，团队披露其算力达到每秒约30万亿次操作。据中国光谷消息，今年6月，“喻家山二号”研发已经进入关键阶段。它将在“一号”基础上继续提升算力与能效，优化容量和集成度，并攻关更高精度的原位计算。

目前，冯丹团队已与多家行业企业合作，推进芯片小批量试产和场景化应用，并正式提交存算一体技术国家标准申报材料。

大道向新，步履不停。今天的武汉，光互联千帆竞发，先进封装层楼再起，存算一体另辟新路，这座逐光而行的“芯”城，正在一场场持续的技术突围中，不断趟出新的赛道，创造更加广阔的未来。
